变频器控制电动机运转，常见的有两种方式，分别是开关控制方式和继电器控制方式：

一、开关控制的正转控制电路

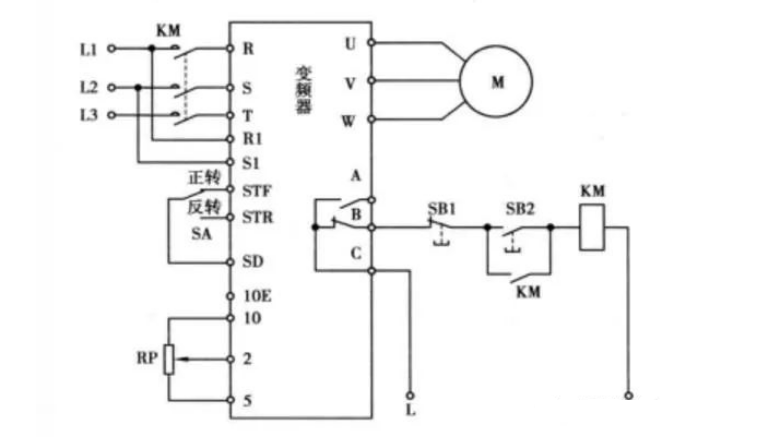

开关控制的转控制电路如下图所示，它是依靠手动操作变频器STF端子外接开关SA，来对电动机进行正转控制。

开关控制方式电路工作原理说明如下:

1、启动准备：按下按钮SB2，接触器KM线圈得电，KM?？ㄖサ愫椭鞔サ憔蘸?，?？ㄖサ惚蘸纤↘M线圈得电自锁，KM主触点闭合为变频器接通主电源。

2、正转控制：按下变频器STF端子外接开关SA，STF、SD端子接通，相当于STF端子输、输入正转控制信号，变频器U、V、W端子输出正转电源电压，驱动电动机正向运转。调节端子外 电位器R，变频器输出电源频率会发生改变，电动机转速也随之变化。

3、变频器异常?；ぃ喝舯淦灯髟诵衅诩涑鱿忠斐；蚬收?，变频器B、C端子间内部等效的常闭开关断开，接触器KM线圈失电，KM主触点断开，切断变频器输入电源，对变频器进行?；?。

4、停转控制：在变频器正常工作时，将开关SA断开，STF、 SD端子断开，变频器停止输出电源，电动机停转。

若要切断变频器输入主电源，可按下按钮SB1，接触器KM线圈失电，KM主触点断开，变频器输入电源被切断。

二、继电器控制的正转控制电路

继电器控制的正转控制电路如下图所示

继电器控制方式电路工作原理说明如下:

1、启动准备：按下按钮SB2，接触器KM线圈得电，KM主触点和两个?？ㄖサ憔蘸希琄M主触点闭合为变频器接通主电源，一个KM?？ㄖサ惚蘸?，锁定KM线圈得电，另一个KM?？ㄖサ惚蘸?，为继电器K中间A线圈得电作准备。

2、正转控制：按下按钮SB4，继电器KA线圈得电，3 个KA常开触点均闭合，一个?？サ惚蘸纤↘A线圈得电，一个?？サ惚蘸辖磁B1短接，还有一个常开触点闭合将STF、SD端子接通，相当于STF端子输入正转控制信号，变翻器U、V、W端子输出正转电源电压，驱动电动机正向运转。调节端子外接的电位器R，变频器的输出电源频率会发生改变，电动机转速也随之变化。

3、变频器异常保护：若变频器异常期间出现故障，变频器B、C端子之间内部等效的常闭开关断开，接触器KM线圈失电，KM主触点断开，切断变频器输入人电源，对变频器进行?；ぃ奔痰缙鱇A线圈也失电，3个KA常开触点均断开。

4、停转控制：在变频器正常工作时，按下按钮SB3，KA线圈失电，KA 3个?？サ憔峡?，其中一个KA?？サ愣峡筍TF、SI)端子连接切断，变频器停止输出电源，电动机停转。

在变频器运行时，若要切断变频器输入主电源，须先对变频器进行停转控制，再按下按钮SB1，接触器KM线圈失电，KM主触点断开，变频器输入电源被切断，如果没有对变频器进行停转控制，而直接去按SB1，是无法切断变频器输入主电源的。

这是因为变频器正常工作时KA?？サ阋呀玈B1短接，断开SB1无效，这样做可以防止在变频器工作时误操作SB1切断主电源.
