经过全面检测，分析是功率单元的开关电源有异常。

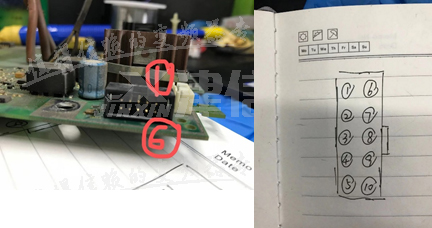

根据内部线路，检测发现功率卡传送至控制单元接口中，有一路电源测量是36V，这路电压值偏高，足以把控制单元一并烧坏，从而导致控制单元也无显示。整理接口引脚定义：2，4，7，9为公共地端，测量1脚电压为36v，其正常值应为29v左右，可以判断故障点在这部分电路。
进行单板测试，开关电源工作正常，反馈关断也正常，进一步分析应该是开关电源的振荡回路有异常，导致开关电源不正常工作。根据图纸，检查开关变压器的自供电绕组形成的振荡芯片的供电电源部分，测量相关元器件，发现起振电容有异常。
该电容标称值为：25v/33uf，测量容量减小，漏电严重。后更换该电容，测量接口中1号脚电压为29V，然后整机送电测试，显示正常，原故障消除。
