ABB变频器上电显示F0021故障维修案例

时间：2021-06-22    作者：津信变频    点击：次
一、故障现象

客户送修一台ABB ACS510变频器到津信维修，故障现象是上电显示F0021(电流测量故障)

ABB变频器F0021故障解释：内部故障，电流测量超过范围


二、维修过程

对于此故障，上海津信已经有较多同故障的成功修复案例，故障大都集中控制卡、电流传感器或者运放MC33074回路。这些都跟电流检测有关，如有损坏，符合触发F0021故障的逻辑。

1，在检测阶段，更换控制卡主板进行测试，故障依旧，排除控制卡的故障，可以确认是电源卡的故障。
2，维修阶段，进一步检测电源卡上电流检测电路：测量2个电流传感器输出正常，测量电流检测回路运放MC33074输出正常。

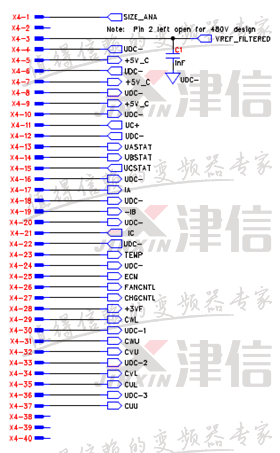

3，发现根据以往的常规检测方法，检测相关电路都正常。但是依旧有F0021报警存在。这时就需要再仔细排查，初步分析可能有别的错误信号触发了该故障，检测控制卡与电源卡连接排座，测量所有信号。在检测过程中发现有个引脚点本该是独立预留信号点，与其他信号点应无任何连接，但测量发现该引脚点与其他点有一定的阻值。如下图纸中X4-40号脚。


4，将该连接排座拆下，检测未见明显异常情况。清洗板卡及连接排座，恢复安装，再次测量信号，发现上述描述现象消失，测量各路信号正常，故障复位后未再报警，机器修复。
