三菱变频器FR-F740面板显示ERR故障维修

时间：2021-05-11    作者：津信变频    点击：次
一、故障现象：
用户送修一台三菱FR-F740变频器,故障现象为面板显示Err。

Err故障解释：RES信号处于ON时，PU与变频器不能进行正常通讯




三、维修过程：
1，根据故障解释，首先检查RES信号，发现信号正常，因此排除该故障点；
2，集中排查PU(面板)与变频器连接问题：
先更换面板，发现上电仍显示Err，无法复位，因此故障集中在板卡上，需要进一步检测；
然后测量控制卡工作电源，发现无5V电压，更换控制卡后，故障依旧，以此可以确认故障集中在功率卡开关电源部分；
单板测试开关电源3844回路，3844输出正常，在检测5V反馈功能时，发现反馈电压调至3.5V时就关断了3844的输出，由此可以判断该开关电源5V反馈回路是故障病根，根据这部分的电路，测量电阻均正常，只剩下贴片电容的检测，现拆掉该补偿贴片电容，测试反馈电压升至5V时关断3844的输出。

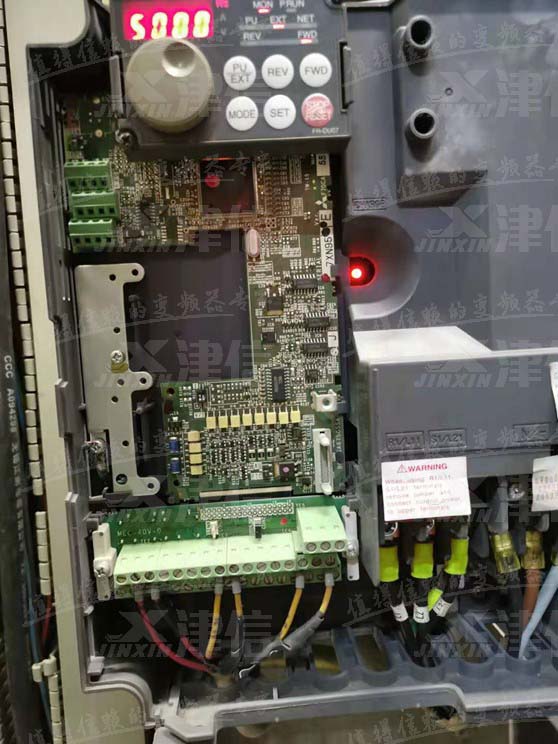

更换该电容后测试5V反馈也正常，由此确认5V反馈功能修复，整机测试，故障消除，运行至50HZ,开机运行正常，原故障修复。
