本文分析一台VLT6500变频器运行中显示过电流故障分析。
上海津信变频器技术服务中心接到客户紧急维修电话，客户反映是现场一台VLT6500运行中过电流故障，并且电机内部有异味。
检查过程：
然后根据客户的反映情况，我们立即开始检查该变频器。先检查变频器的模块，测试二极管特性良好。将控制卡拆下后可以把电源卡取下，依次拆下变频器的驱动卡，电容箱，和IGBT模块，整理模块。对以上器件进行测试，性能良好。全部安装好，静态测试良好，变频器送电，开机输出电压平衡。

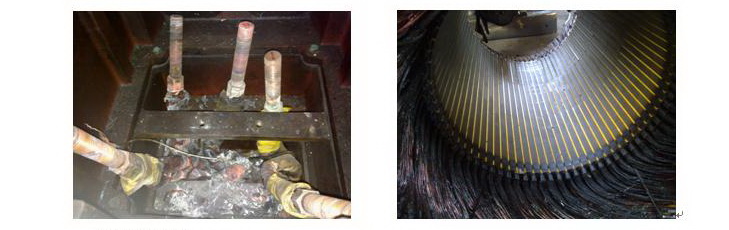

电机检查：将电机的接线盒打开后发现，电机的接线柱子已近完全烧坏。后将电机全部拆开发现内部绕组完全烧毁。见下图：

故障原因分析：
一般电机绕组损坏的原因主要有以下原因：
1、电机一直处于过电流状态运行。
2、电机没有良好的散热。
根据客户提供的现场情况为：该变频器负载是风机，电机侧有散热风机，电机的电流有完整的监测。监测发现变频器只有一次显示过电流故障，是在电机损坏的时候发生的。从变频器故障前运行电流都没有超过电机的额定电流，因此不可能是变频器输出电流大导致电机烧毁。
故障前后电机侧的独立散热风机始终在运行，说明了电机本身的散热没有问题，所以此故障不可能是散热不足的原因引起的。
以上分析可以得出结论：由于电机一直处于低于额定电流运行，散热条件良好的状况下发生损坏，那就是电机绕组发生故障导致电机的温升异常，最后导致电机烧坏。
维修过程：
客户将电机修复后，安装好，变频器开机带电机运行，三相输出电压平衡，电流平衡，直流电压稳定。系统运行正常。
经验总结：变频器显示过电流故障除了机械负责太重之外，还有可能是电机绕组损坏的。
