本文讨论的是丹佛斯软启动器可控硅（SCR）损坏故障的检修过程和故障分析。供大家参考。
上海津信变频器技术服务中心最近去现场维修一台丹佛斯软启动器MCD500，客户反映是该软启动器刚启动，负载堵转，连续启动几次，没有启动成功，最后导致可控硅（SCR）损坏。
一：故障现象：
软启动器可控硅损坏，前级保险丝没有损坏。
二：工况说明：
现场接线：
根据现场了解接线图，我们可以看出，该软启动器是一拖多台电机启动。根据现场了解的情况，该软起启动好一台电机后，在很短时间内（大约10秒），启动另外一台电机。
前级保险丝：

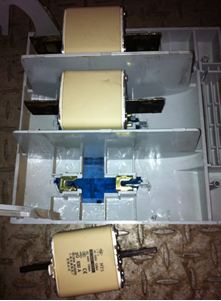

上图为客户现场使用的保险丝，为普通的保险丝。根据丹佛斯VLT软启动器MCD500操作手册（MG.17.K2.41）P23页上说明，软起动器的主回路器件是可控硅，由于可控硅无自关断能力，因此在发生短路的时候无法靠电子线路快速响应关断的办法进行短路保护，必须采用半导体器件保护用快速熔断器进行短路保护。显然使用该保险丝不符合丹佛斯软启动器的要求。
重新启动延时参数设置：
该软启动器重新启动延时的参数设置只有短短的10秒时间。根据丹佛斯VLT软启动器MCD500操作手册（MG.17.K2.41）P19页上的说明，MCD5-0360C软启动器重新启动延时必须大于570秒。AC-53b:3-30:570。而客户实际只设置了10秒。

故障原因分析：
根据现场客户的说明，当时软启动器带的电机出现堵转现象，后来就发生了故障。排除了电机堵转后，更换软启动器，系统就运行正常。
由于该软启动器在启动过程中，电流是额定电流的3.5倍（参数1-4,1-5设置为350%，启动时，可控硅的温度在启动的短时间内会快速上升，需要丹佛斯软启动器操作说明上要求的时间内散热，等温度降低到正常值时才可以再次启动。因此，这次软启动器损坏的原因就是频繁启动导致。

解决方案：
1.    更换软启动器的可控硅（SCR）
2.    为了保证软启动器正常的散热，将启动延时参数P2-11设置为600秒。
3.    将软启动器前级的普通保险丝更换为具有保护能力的快速熔断器。
