DELTA台达VFD-E变频器接线图和接线注意事项

时间:2019-06-24    作者:津信变频    点击:
台达VFD—E系列变频器是台达变频器的第三代产品,功率范围覆盖200W~22kW, VFD-E变频器在产品功能、性能与控制技术上保留了以往产品的优点的基础上,添加了极具特色的内置PLC功能,以全新的市场应用角度、精巧的尺寸和灵活的模块化设计、环保设计,满足业界最多元化的需求,并广泛应用于风机水泵、手扶梯、洗衣机、跑步机、磨床、机械手臂、钻孔机、木工机、纺织机、楼宇空调、输送设备、医疗设备、食品加工及包装机等行业。

在台达VFD-E变频器安装调试过程中,根据台达VFD-E变频器不同的型号,接线方式也略有不同,详细如下:

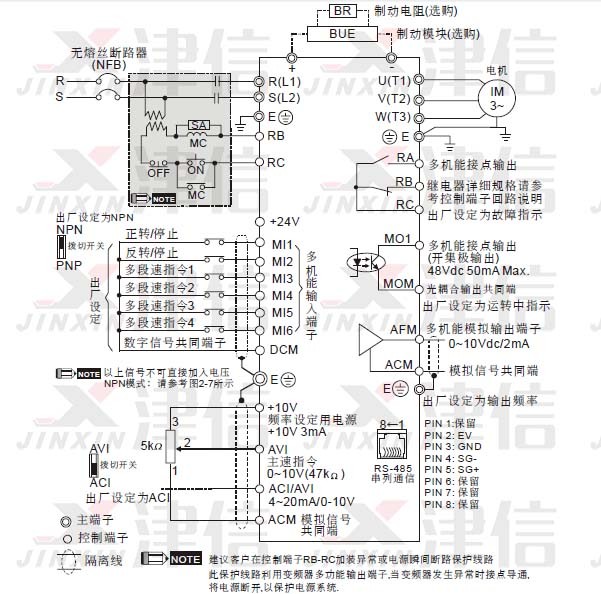

一、台达VFD-E变频器VFD002E11A/21A, VFD004E11A/21A, VFD007E21A, VFD002E11C/21C, VFD004E11C/21C, VFD007E21C, VFD002E11P/21P, VFD004E11P/21P, VFD007E21P

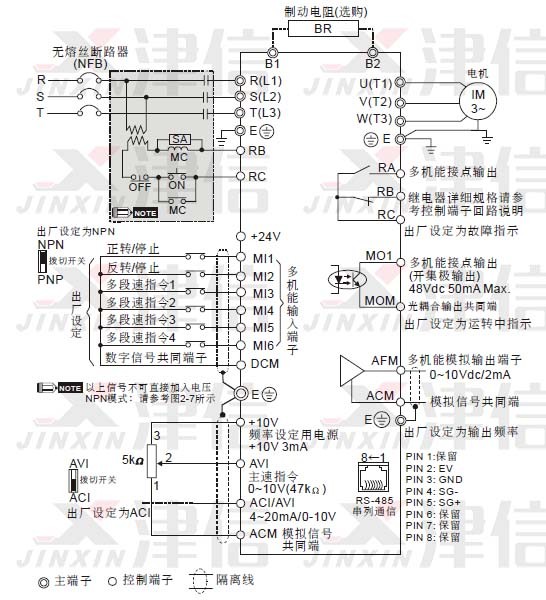

二、台达VFD-E变频器VFD002E23A, VFD004E23A/43A, VFD007E23A/43A, VFD015E23A/43A, FD002E23C,VFD004E23C/43C, VFD007E23C/43C, FD015E23C/43C,VFD002E23P, VFD004E23P/43P,VFD007E23P/43P, VFD015E23P/43P

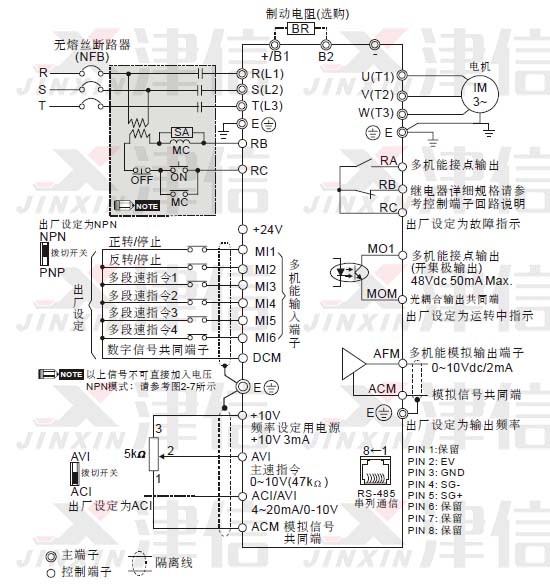

三、台达VFD-E变频器 VFD007E11A, VFD015E21A, VFD022E21A, VFD007E11C, VFD015E21C, FD022E21C

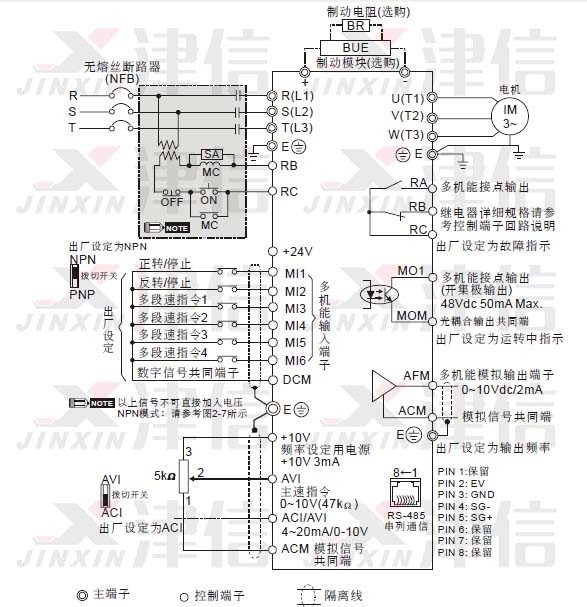

四、台达VFD-E变频器 VFD022E23A/43A, VFD037E23A/43A, VFD055E23A/43A, VFD075E23A/43A, FD110E23A/23C,VFD110E43A/43C, VFD022E23C/43C, VFD037E23C/43C,VFD055E23C/43C, FD075E23C/43C,VFD150E23A/23C, VFD150E43A/43C, FD185E43A/43C, VFD220E43A/43C

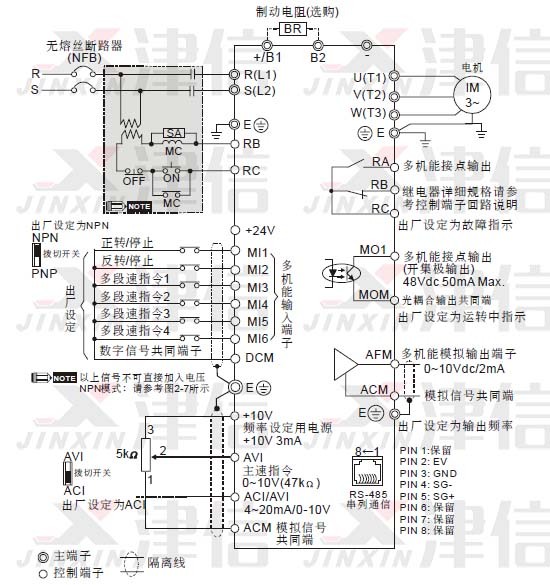

五、台达VFD-E变频器 VFD002E11T/21T, VFD004E11A/21T, VFD007E21T


六、台达VFD-E变频器 VFD002E23T, VFD004E23T/43T, VFD007E23T/43T, VFD015E23T/43T

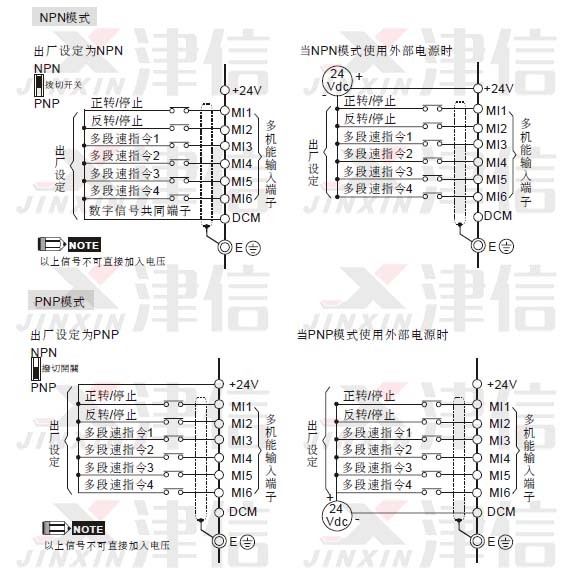

七、NPN 模式与PNP 模式




八、台达VFD-E变频器接线注意事项:
l  主回路配线与控制回路的配线必需隔离,以防止发生误操作。
l  控制配线请尽量使用隔离线,端子前的隔离网剥除段请勿露出。
l  电源配线请使用隔离线或线管,并将隔离层或线管两端接地。
l  通常控制线都没有较好的绝缘。如果因某种原因导致绝缘体破损,则有可能因高压进入控制电路(控制板),造成电路损毁或设备事故及人员危险。
l  交流马达驱动器、马达和配线等会造成噪声干扰。注意周围的传感器(sensor)
和设备是否有误动作以防止事故发生。
l  交流马达驱动器输出端子按正确相序连接至3相马达。如马达旋转方向不对,则
可交换U、V、W中任意两相的接线。
l  交流马达驱动器和马达之间配线很长时,由于线间分布电容产生较大的高频电
流,可能造成交流马达驱动器过电流跳机。另外,漏电流增加时,电流值的精度
会相对的变差。因此,对≤3.7kW交流马达驱动器至马达的配线长度应约小于
20m。更大容量约小于50m为好;如配线很长时,则要连接输出侧交流电抗器。
l  交流马达驱动器接地线不可与电焊机、大马力马达等大电流负载共同接地,而必
须分别接地。
l  接地端子E 以第三种接地方式接地,460V 机种以特种接地方式接地。
l  VFD-E 交流马达驱动器内部并无安装制动电阻,在负载惯性大或频繁启动/停止
的使用场合时,可选购加装制动电阻。
l  为了安全和减少噪声,230V 系列采用第三种接地(E ),460V 系列采用特种
接地(E )。
l  多台的变频器被安装在一起时,所有变频器必须直接连接到共同接地端。
